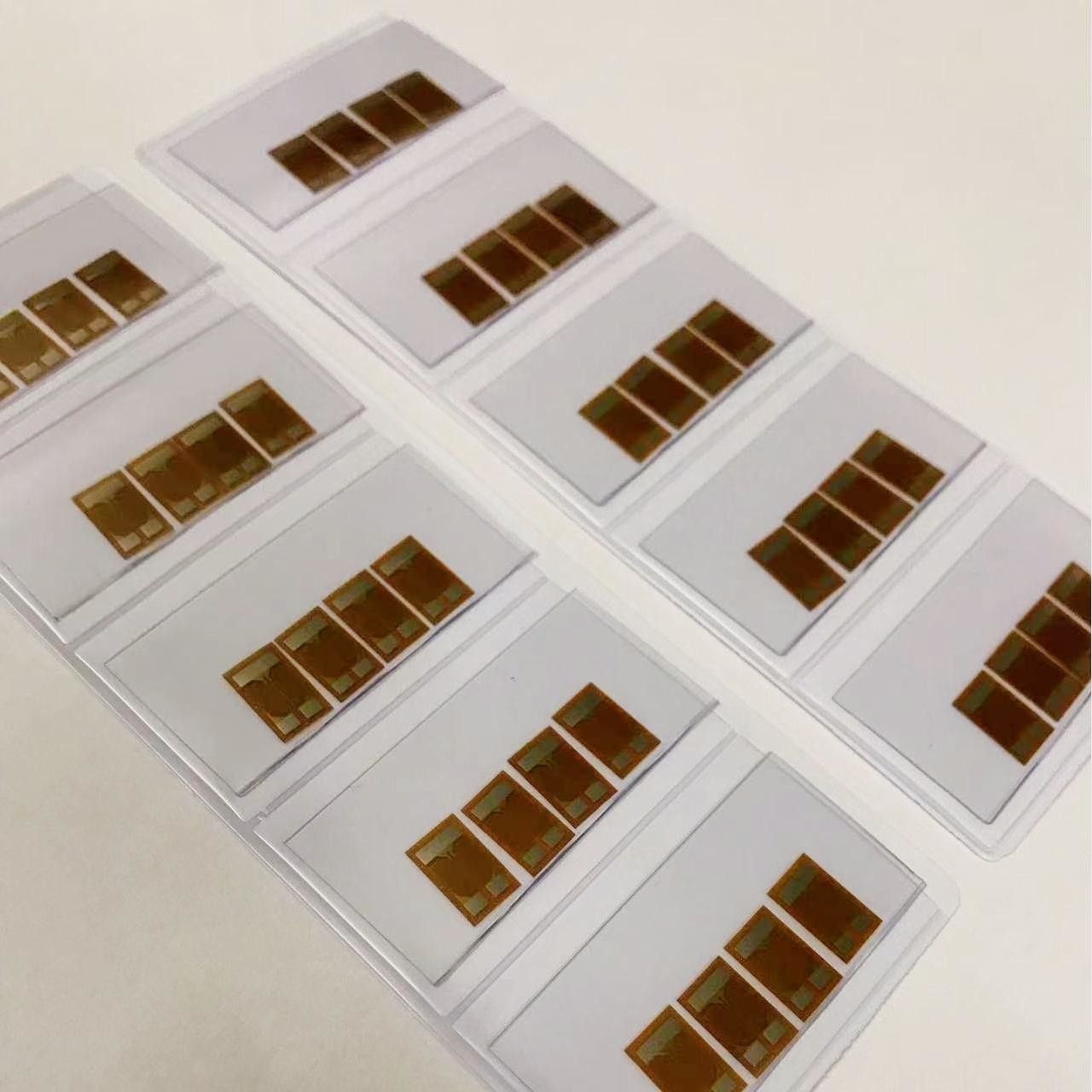

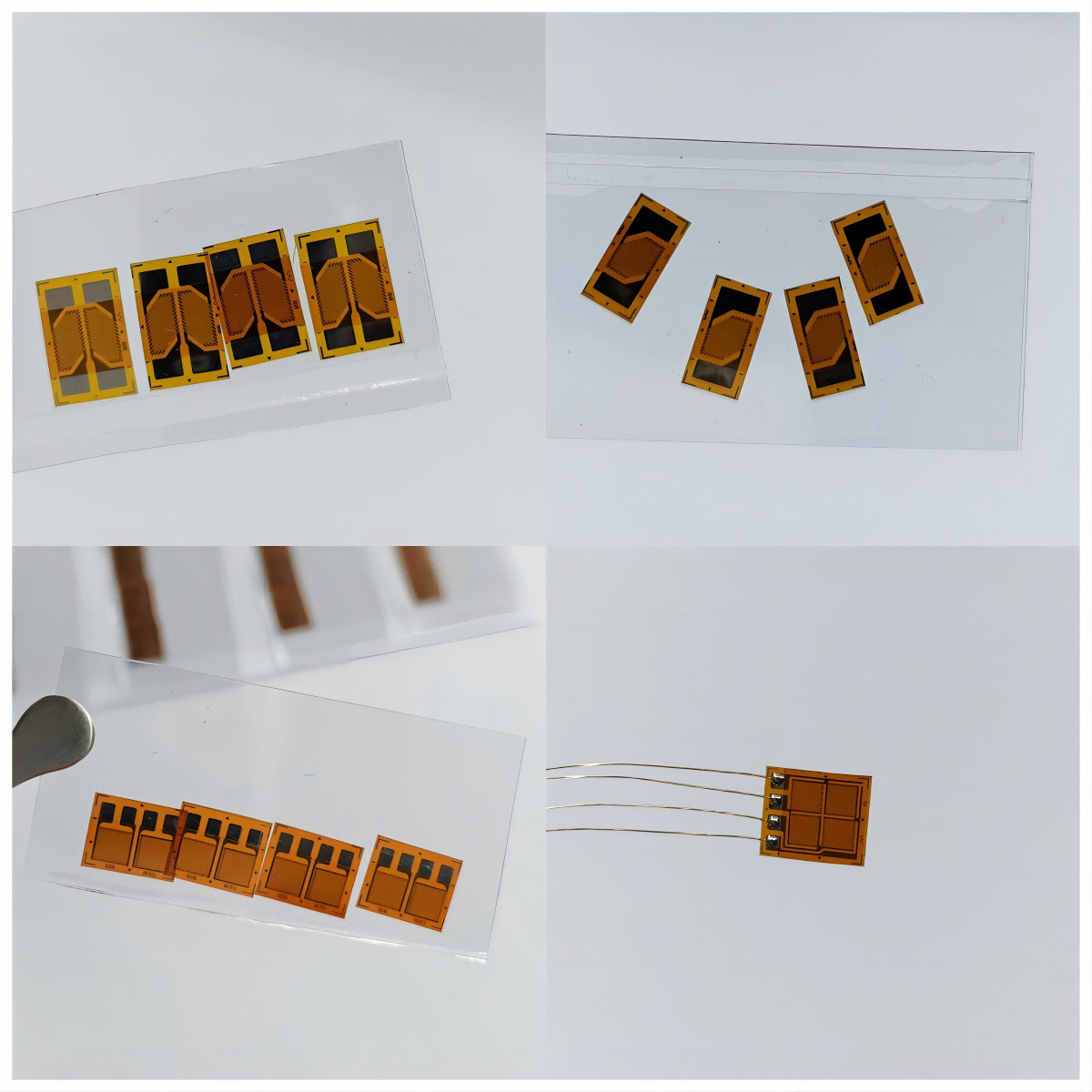

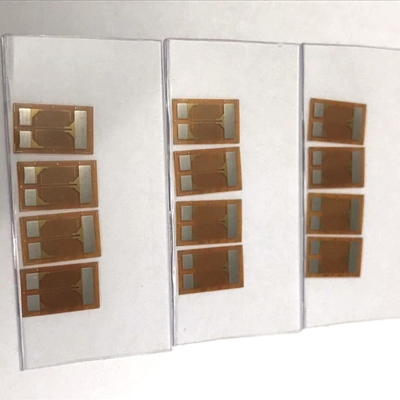

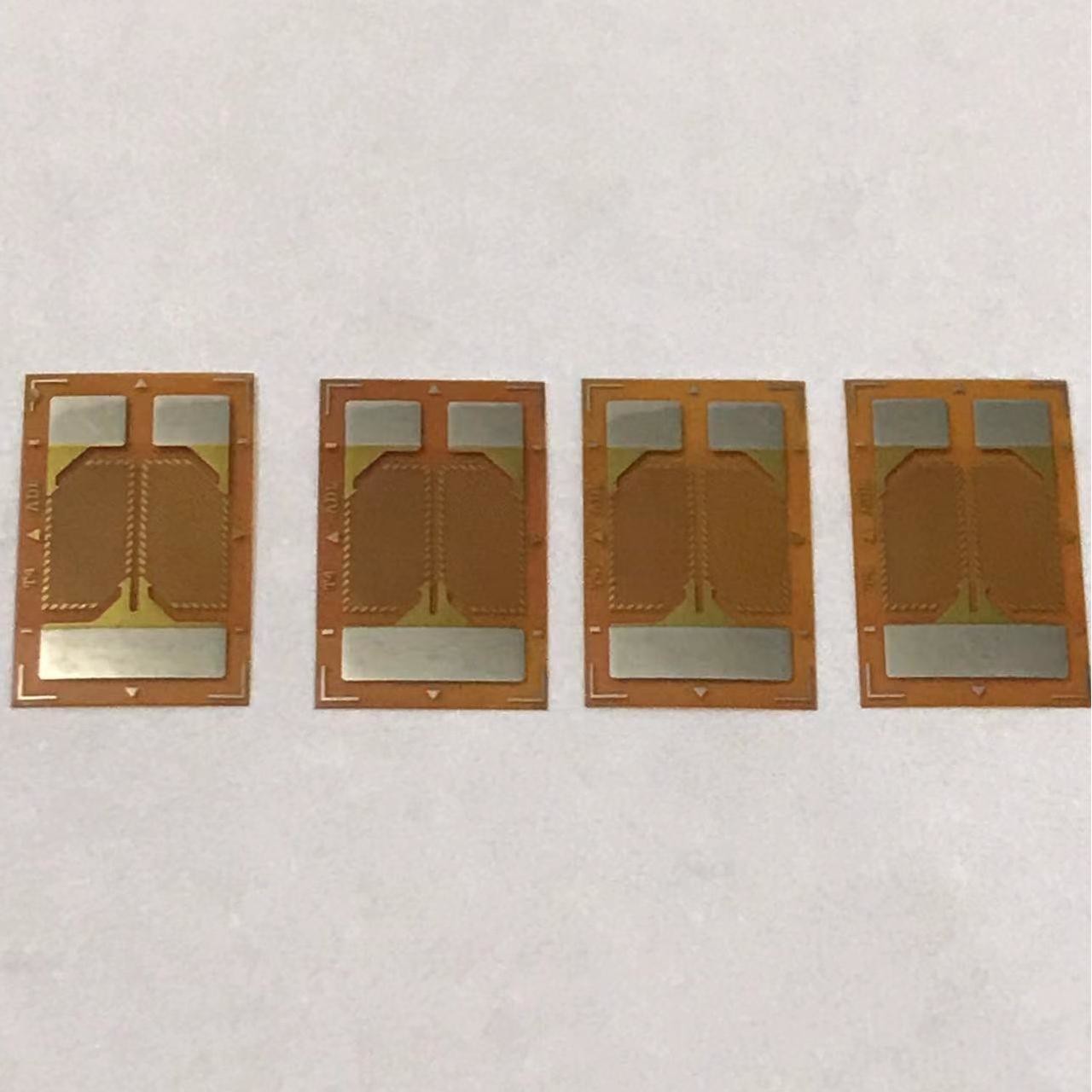

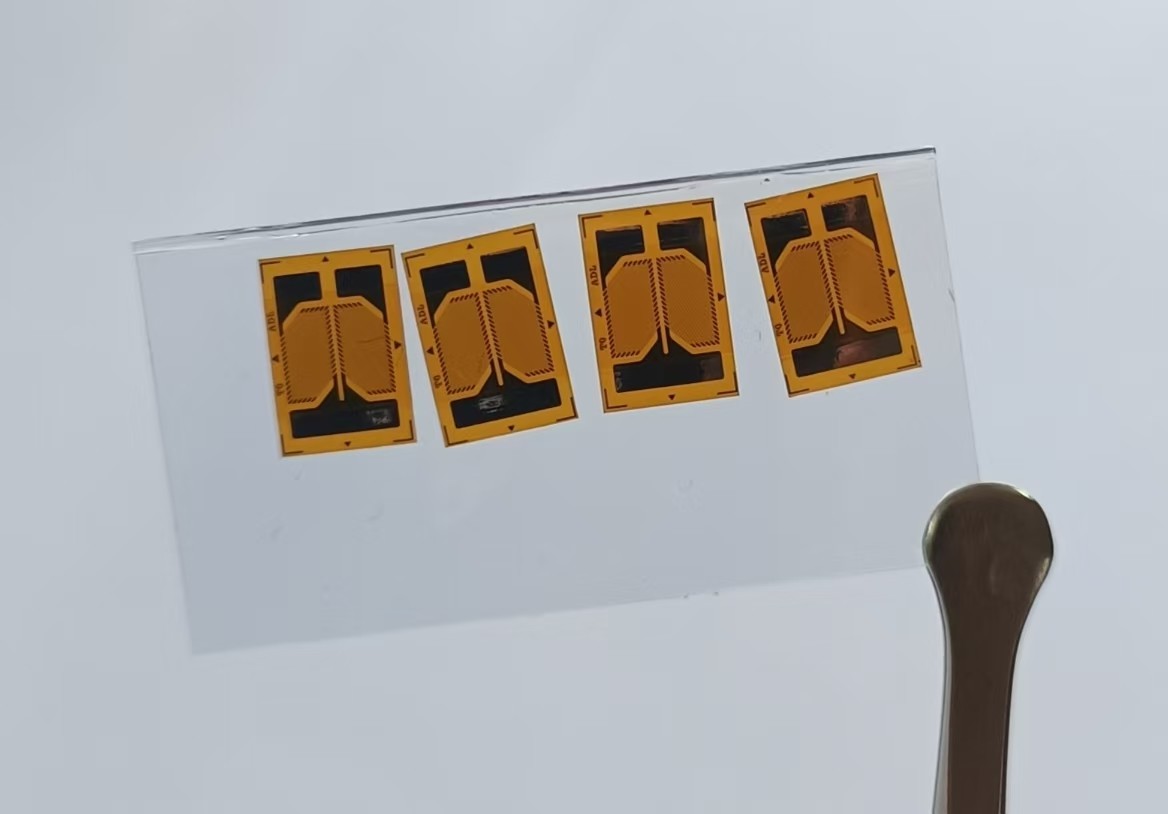

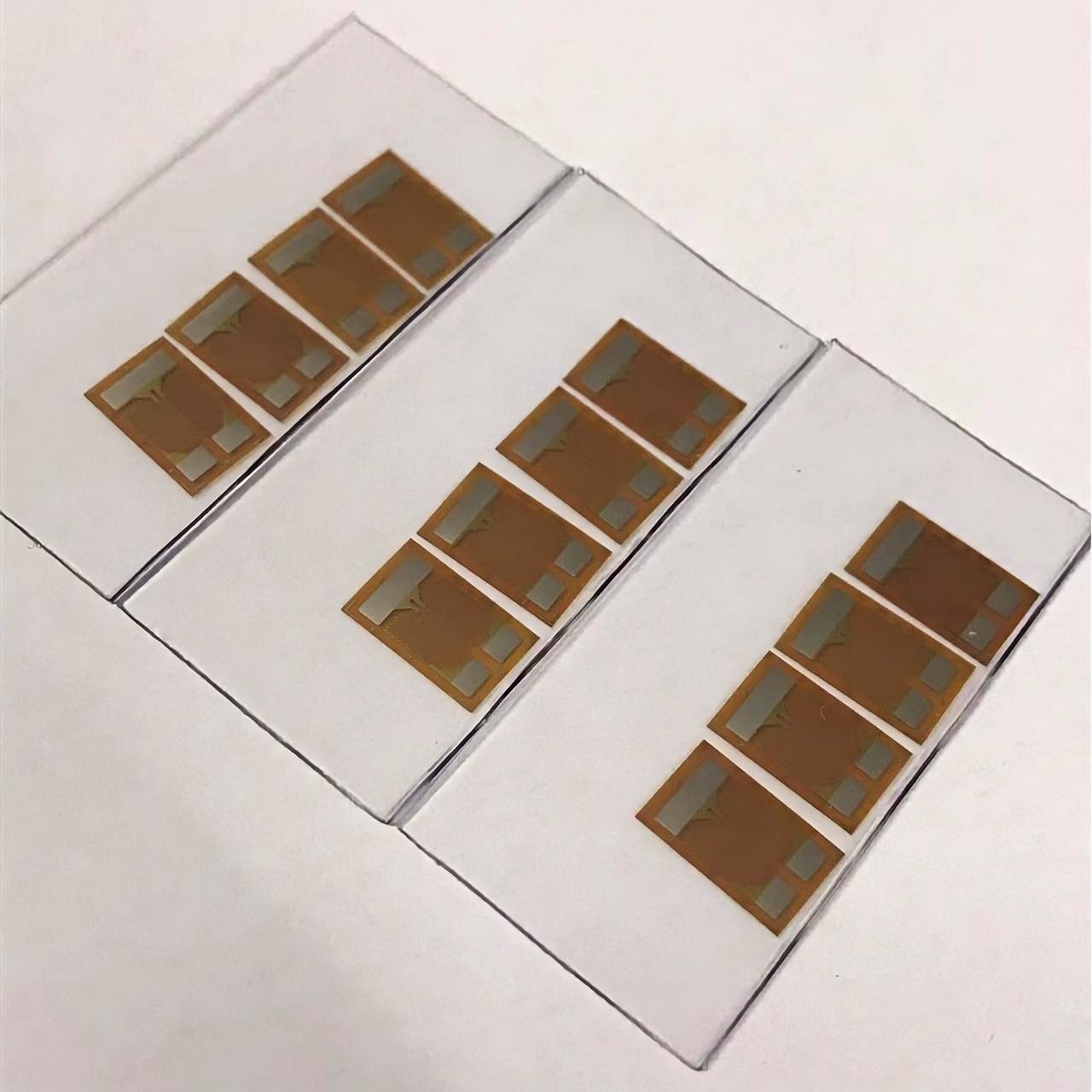

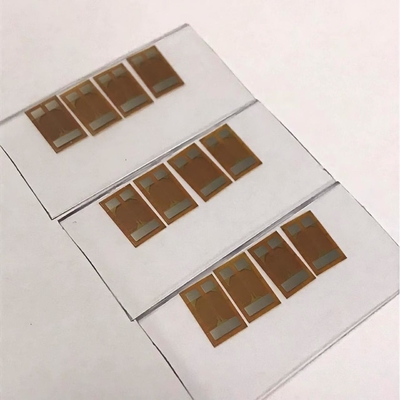

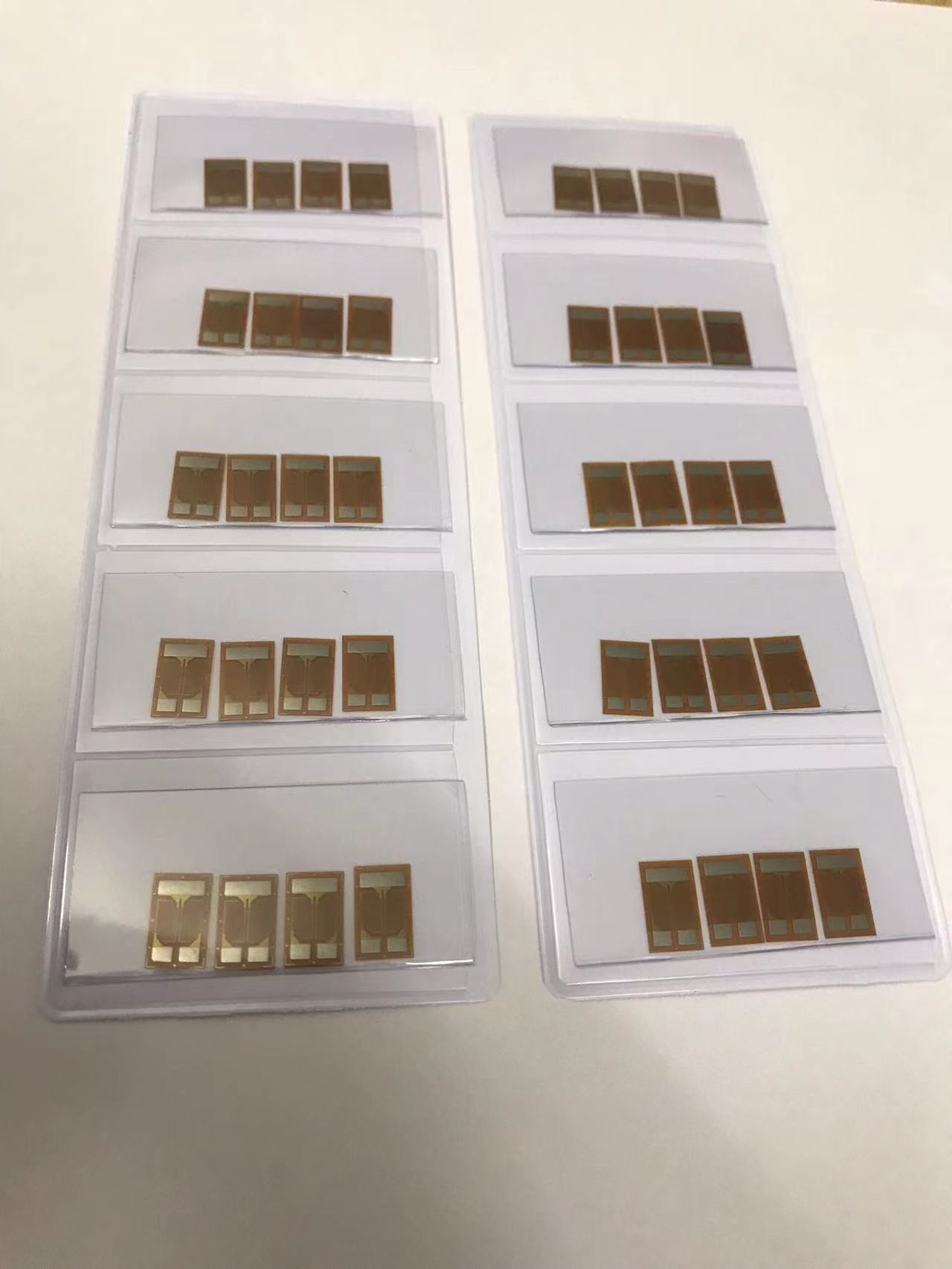

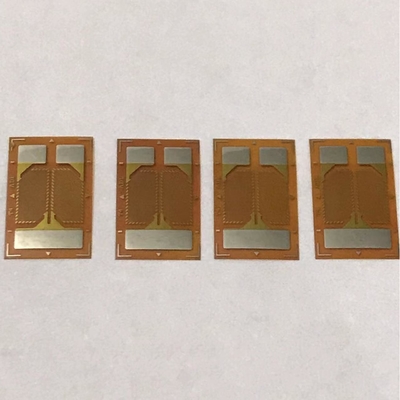

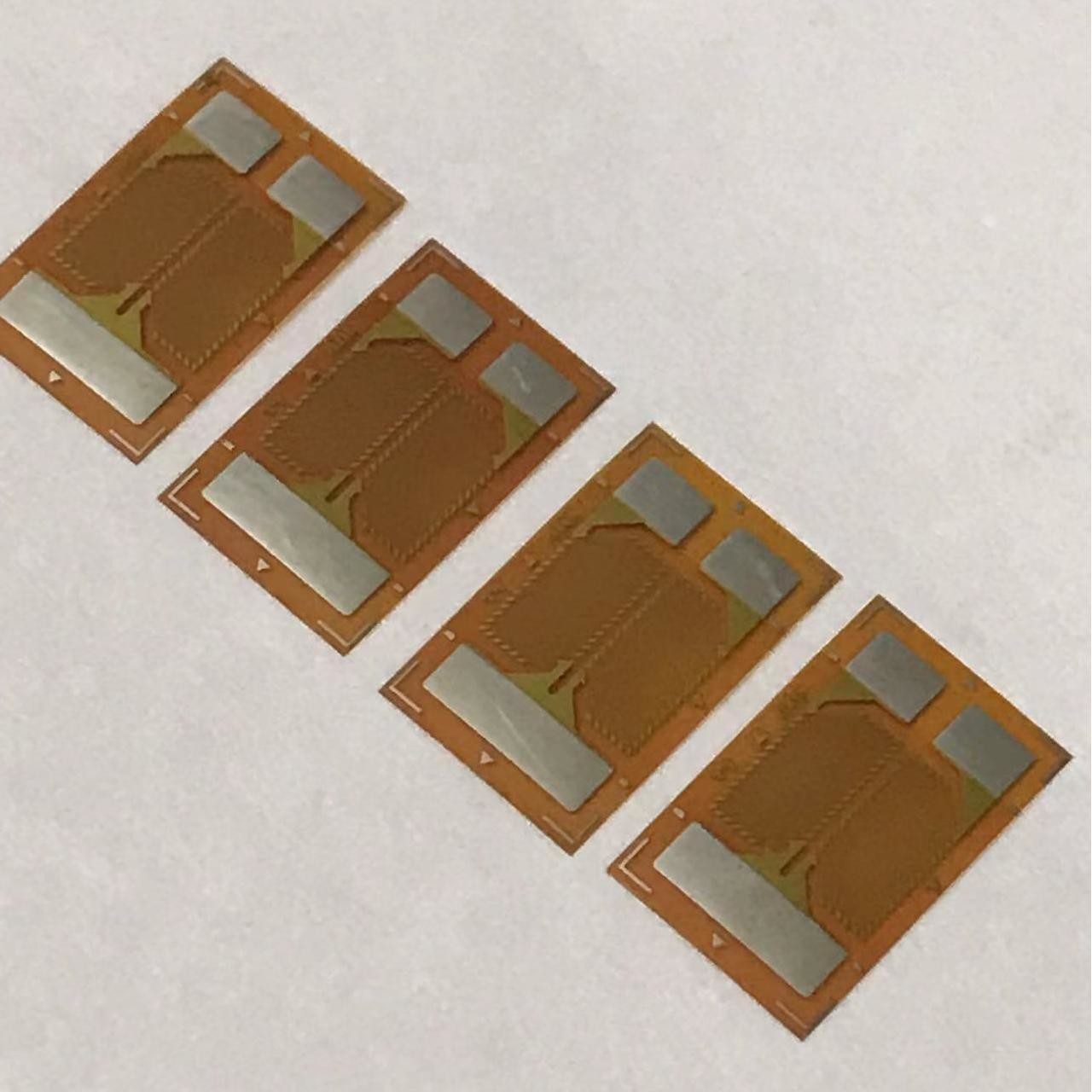

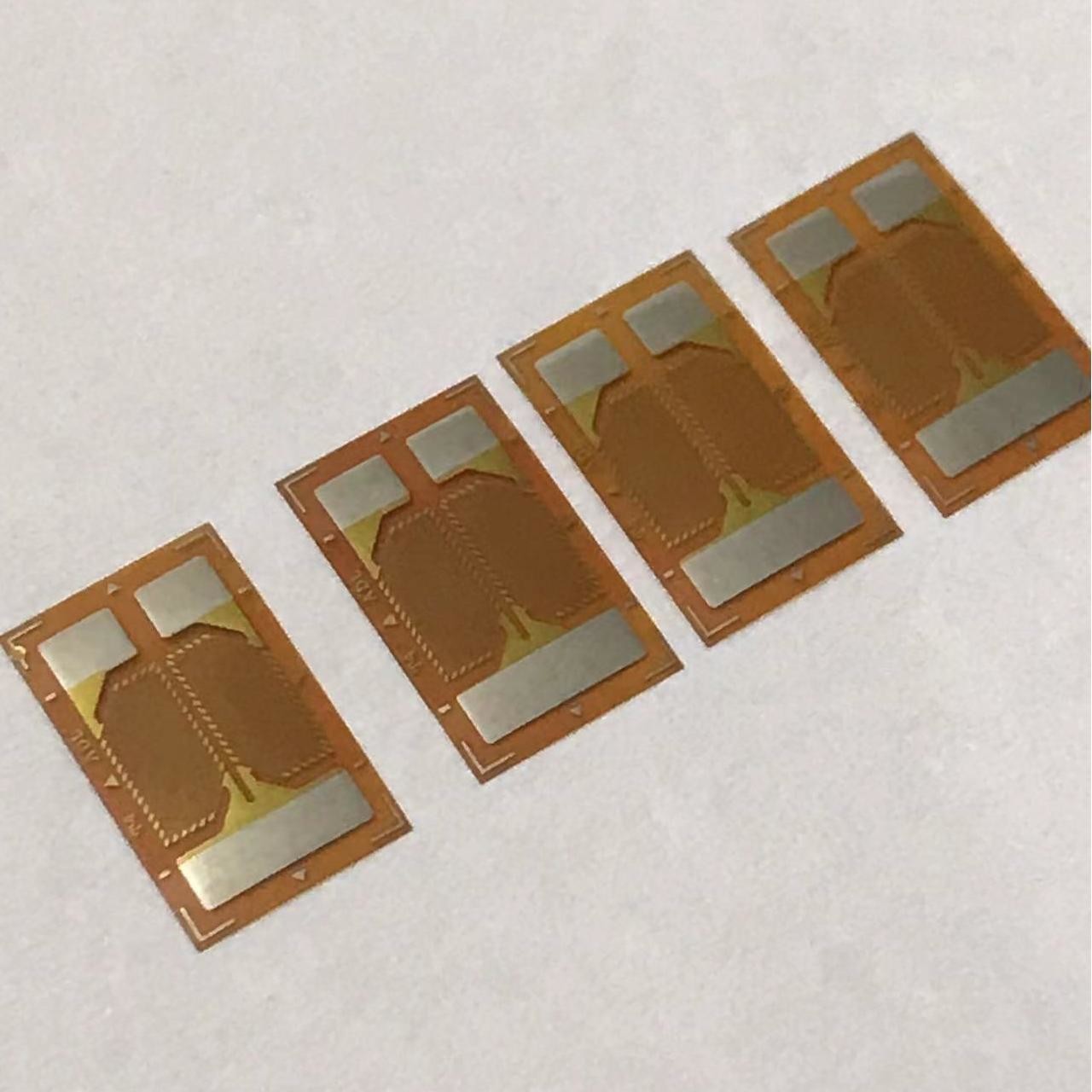

Mezzi di misurazione della tensione della lamina di taglio a mezzo ponte serie 350 Ohm HA
Descrizione del prodotto:
I nostri estensimetri sono progettati per misurare con precisione e sensibilità le variazioni di micro pressione.Gli estensimetri lineari sono realizzati con materiali di alta qualità per garantire stabilità a lungo termine e prestazioni affidabili.
Il tensiometro a foglio della serie EB-A è un tensiometro a mezzo ponte adatto per l'uso in varie applicazioni di sensori a celle di carico.Questo sensore di pressione è perfetto per l'uso in ambienti difficili e condizioni estreme.
Una delle caratteristiche chiave del nostro strumentale è l'isteresi di ± 0,05% a scala completa, che garantisce che il sensore di pressione micro produca risultati precisi e affidabili ogni volta.rendendolo una scelta popolare per le applicazioni di sensori di cella di carico.
Sia che tu abbia bisogno di un sensore di pressione per test di laboratorio o applicazioni industriali, il nostro strumentale è una scelta versatile e affidabile.e stabilità a lungo termine, potete fidarvi dei nostri estensimetri lineari per ottenere risultati precisi ogni volta.
Caratteristiche:
- Nome del prodotto: estensimetro per fogli
- Isteresi: ±0,05% a scala completa
- Materiale portante: aldeide fenolico/ poliimide/ epossidica
- Materiale: acciaio o lega di alluminio
- Intervallo di misura: 0-1000 Microstrain
- Servizio: Custom
Applicazioni:
I tensiometri a mezzo ponte, che sono un tipo di tensiometri a foglio, sono realizzati con un materiale portante di aldeide fenolico, poliimide o epossidica.Questi materiali offrono eccellente flessibilità e durataLa gamma di temperature di funzionamento di -20° + 80°C garantisce che i deformazioni possono essere utilizzati in un'ampia varietà di ambienti.
La serie HA di estensimetri a foglio è ideale per l'uso in una vasta gamma di applicazioni. Possono essere utilizzati nella costruzione di scale industriali, dispositivi di misurazione della forza e sensori di coppia.Sono anche adatti all'uso nell'industria automobilistica, dove possono essere utilizzati per misurare le forze esercitate sui vari componenti di un veicolo.
Altre applicazioni di questi estensimetri includono l'uso nell'industria aerospaziale, dove possono essere utilizzati per misurare lo stress sulle ali degli aeromobili, nonché nell'industria medica,dove possono essere utilizzati per misurare la forza esercitata sulle protesi.
La versatilità e l'accuratezza della serie HA di Tensiometri in Foil di Top Sensor li rendono un componente essenziale nella creazione di sensori per celle di carico.La loro capacità di misurare con precisione i cambiamenti di forza, peso e pressione li rendono ideali per l'uso in un'ampia varietà di industrie e applicazioni.
Modello: serie HA
Questo calibro utilizza fogli di lega di 0,003 a 0,007 mm
Il suo supporto è realizzato in resina epossidica con uno spessore di 0,03 mm che presenta un'eccellente isolamento elettrico, prestazioni.
Il supporto è colorato per la distinzione dell'oggetto
materiale campionario per la compensazione della temperatura.
Temperatura di funzionamento -20°+80°C, intervallo di compensazione della temperatura +10°+80°C
Specificità:
| Modello |
Dimensione della griglia
(mm) |
Dimensione della base (mm) |
Distanza della griglia (mm) |
| BF ((BA/BE) 350-2HA |
2.0×3.7 |
9.0×5.6 |
/ |
| BF ((BA/BE) 350-3HA |
2.8x5.5 |
9.7×6.7 |
/ |
| BF ((BA/BE) 350-4HA |
3.7×6.4 |
8.5 x 7.4 |
/ |
| BF ((BA/BE) 650-3HA |
2.8x4.7 |
8.8x5.7 |
/ |
| BF(BA/BE) 1000-3HA |
2.8x5.5 |
9.7×6.7 |
/ |
| BF ((BA/BE) 1000-4HA |
3.8 x 6.4 |
8.5 x 7.4 |
/ |
Parametri tecnici:
| Materiale di base |
Fenoli Epoxide |
|
MeasuAnello Materiale di griglia
|
Costanteun
|
|
Resistenza
|
L'errore del valore standard
|
Ω
|
350 ± 10Ω
|
| Diversione del valore medio |
Ω |
≤ 0,5Ω |
|
Temperatura d'uso
|
/ |
(-30°C- +80°C)
|
|
Sensibilità(Gage Factor)
|
/ |
2.0± 1%
|
|
Max Vrms
(Voltata massima di alimentazione del ponte autorizzata)
|
/ |
8 volt
|
|
Flusso termico
|
Coefficienti
|
um/m/°C
|
≤ 2
|
|
Dispersione media
|
± mm/m
|
≤ 30
|
| Resistenza all'isolamento a temperatura ambiente |
MΩ |
10000 |
| Temperature di stanza(Limite di sollecitazione) |
mm/m |
20000 |
|
Isteresi meccanica
|
mm/m
|
1.2
|
|
Vita affaticata
|
/ |
≥107
|
|
Codice Creep
|
Acciaio legato/acciaio inossidabile
|
